모터 전력 손실을 줄이는 최적의 방열 및 냉각 시스템 설계

고효율 모터 시스템을 설계할 때 가장 중요한 요소 중 하나는 전력 손실을 최소화하고, 효과적으로 열을 관리하는 것입니다. 특히 전기차, 산업용 자동화, 로봇, 항공우주 등 다양한 응용 분야에서 모터의 온도를 적절하게 유지하는 것은 성능과 신뢰성을 결정짓는 핵심 요인입니다.

발열이 제대로 관리되지 않으면 전력 손실 증가, 부품 노화 가속화, 효율 저하, 심지어 시스템 고장까지 초래할 수 있습니다.

본 글에서는 모터의 전력 손실을 줄이고 최적의 방열 및 냉각 시스템을 설계하는 핵심 기법을 소개합니다.

이를 통해 전력 변환 효율을 극대화하고, 모터 시스템의 수명을 연장할 수 있는 방안을 모색해 보겠습니다.





1. 모터의 주요 발열 원인과 전력 손실 분석

모터의 발열은 전력 손실에서 비롯되며, 전력 손실은 크게 전기적 손실, 자기적 손실, 기계적 손실로 구분할 수 있습니다.

(1) 전기적 손실(Electrical Losses)

• 구리 손실(Copper Loss): 전류가 모터 코일을 흐를 때 발생하는 저항성 발열입니다. 구리 손실은 전류의 제곱에 비례하여 증가하므로, 전류가 클수록 발열이 심해집니다.
• 스위칭 손실(Switching Loss): 모터 드라이버에서 전력 변환 과정에서 발생하는 손실로, 특히 고주파 PWM(Pulse Width Modulation) 제어 시 높은 스위칭 속도로 인해 손실이 증가합니다.

(2) 자기적 손실(Magnetic Losses)

• 철손(Core Loss, Hysteresis & Eddy Current Losses): 모터 코어(고정자 및 회전자)에서 발생하는 손실로, 자속 변화가 클수록 증가합니다.
• 와전류 손실(Eddy Current Loss): 모터의 코어와 자성 소재 내부에서 순환하는 전류에 의해 발생하는 손실입니다.

(3) 기계적 손실(Mechanical Losses)

• 베어링 및 마찰 손실: 모터 회전 시 베어링의 마찰로 인해 열이 발생합니다.
• 풍손(Windage Loss): 고속 회전 모터에서 공기 저항으로 인해 발생하는 손실입니다.

이러한 손실을 줄이기 위해서는 효율적인 방열 설계와 냉각 시스템을 도입하여 열을 효과적으로 제거하는 것이 필수적입니다.





2. 모터 방열을 위한 최적의 열 관리 설계 기법

효율적인 열 관리를 위해서는 모터의 구조적 설계와 소재 선택, 방열 방식 등을 종합적으로 고려해야 합니다.

(1) 방열 구조 최적화

• 열 경로(Heat Path) 설계: 모터 내부에서 발생한 열을 신속하게 외부로 방출할 수 있도록 열 전도성이 우수한 방열 패스를 확보해야 합니다.

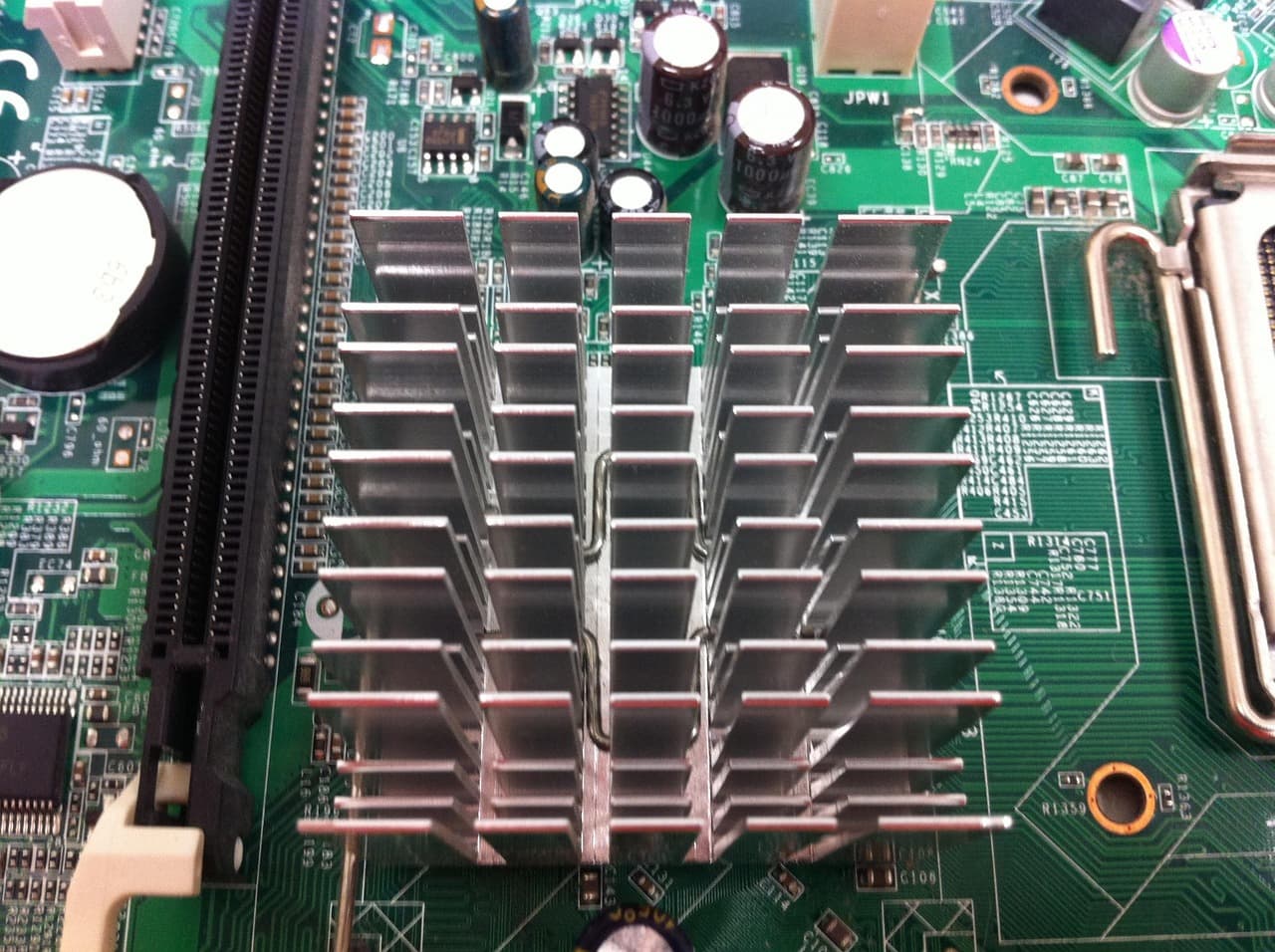

• 알루미늄 하우징 및 냉각 핀 적용: 알루미늄은 열전도율이 높고, 표면적을 증가시키는 냉각 핀(Heat Sink)을 활용하면 방열 성능이 향상됩니다.
• 와전류 손실 감소를 위한 적층 코어 설계: 코어 내부의 와전류를 줄이기 위해 실리콘강(Silicon Steel) 적층판을 활용한 코어 설계가 일반적으로 적용됩니다.

(2) 전력 손실 최소화를 위한 최적화 기법

• 고효율 전력 반도체(SiC/GaN) 적용: 전력 손실을 줄이기 위해 고속 스위칭이 가능한 실리콘 카바이드(SiC) 및 갈륨 나이트라이드(GaN) 반도체를 적용하면 스위칭 손실을 대폭 줄일 수 있습니다.
• 고급 PWM 제어 기법 활용: SVPWM(Space Vector PWM) 및 DPWM(Discontinuous PWM) 기법을 적용하면 스위칭 손실을 줄이면서도 모터 효율을 향상시킬 수 있습니다.



3. 최적의 냉각 방식 선택: 공냉 vs. 수냉 시스템 비교

모터의 냉각 방식은 크게 공냉(Air Cooling)과 수냉(Liquid Cooling) 방식으로 나뉩니다.

각각의 장점과 단점을 비교하여 어떤 방식이 최적의 솔루션이 될 수 있는지 살펴보겠습니다.

(1) 공냉 시스템(Air Cooling System)

• 공냉 방식은 자연 대류(Natural Convection) 또는 강제 대류(Forced Convection) 방식으로 열을 방출하는 방식입니다.
• 장점: 시스템이 단순하고 유지보수가 용이하며, 비용이 저렴함.
• 단점: 냉각 효율이 낮아 고출력 모터에서는 한계가 있음.

(2) 수냉 시스템(Liquid Cooling System)

• 수냉 방식은 냉각수가 직접 또는 간접적으로 모터 내부를 순환하며 열을 제거하는 방식입니다.
• 장점: 공냉 방식보다 훨씬 높은 열 제거 효율을 제공하며, 고출력 모터에 적합.
• 단점: 냉각 펌프, 라디에이터 등의 추가 구성 요소가 필요하며, 유지보수가 필요함.

전기차, 고출력 산업용 모터, 항공우주 시스템에서는 대부분 수냉 방식을 적용하여 방열 성능을 극대화하고 있습니다.





4. 미래의 모터 냉각 기술과 발전 방향

현재 연구 중인 차세대 모터 냉각 기술은 더 높은 방열 성능과 효율성을 제공하기 위해 발전하고 있으며, 대표적인 기술 트렌드는 다음과 같습니다.

(1) 직접 냉각(Direct Cooling) 기술 적용

• 모터 권선 내부에 냉각 유체를 직접 주입하여 열을 제거하는 방식이 연구되고 있으며, 이 방식은 기존 공냉 및 수냉 방식보다 방열 성능이 뛰어남.
• 예: BMW iX 전기차는 오일 냉각 방식의 모터를 적용하여 높은 열 관리 성능을 제공함.

(2) 이중 냉각 회로(Dual Cooling Loop) 적용

• 전력 전자 장치(인버터, 드라이버)와 모터를 각각 독립적인 냉각 루프로 설계하여 방열 효율을 극대화하는 방식이 도입되고 있음.

(3) 나노 유체(Nanofluid) 기반 냉각 시스템

• 전도율이 높은 나노 소재를 냉각수에 첨가하여 냉각 효율을 극대화하는 기술이 연구 중이며, 기존 수냉 시스템보다 높은 냉각 성능을 제공할 것으로 기대됨.



결론: 최적의 방열 및 냉각 시스템 적용으로 모터 효율 극대화

모터의 전력 손실을 줄이기 위해서는 효율적인 방열 설계와 냉각 시스템을 적용하는 것이 필수적입니다.

1. 전력 손실을 최소화하는 구조적 설계를 적용하고,
2. 공냉 vs. 수냉 시스템을 상황에 맞게 최적화하며,
3. 차세대 냉각 기술을 활용하여 더욱 높은 효율을 달성할 수 있습니다.

결국, 고출력 모터의 성능을 극대화하고 신뢰성을 확보하기 위해서는 최적의 방열 및 냉각 시스템을 도입하는 것이 필수적이며, 이를 통해 전기차, 항공우주, 산업용 자동화 분야에서도 높은 효율과 긴 수명을 보장할 수 있습니다.
